Panama DC-Stromversorgungssystem für Rechenzentren
Direkte Mittelspannungs-zu-DC-Energieversorgung für maximale Effizienz
Das Panama DC-Stromversorgungssystem ist eine innovative Lösung für moderne Rechenzentren, die eine direkte Umwandlung von Mittelspannung in 800 V DC ermöglicht. Durch die integrierte Systemarchitektur werden Energieverluste minimiert, die Effizienz gesteigert und die Infrastruktur deutlich vereinfacht.

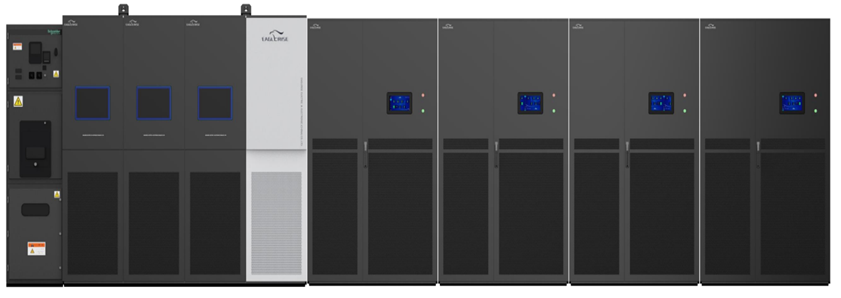

Produktübersicht
Das Panama DC-Stromversorgungssystem ist ein hochintegriertes Stromversorgungssystem für Rechenzentren, das speziell für die Anforderungen moderner IT-Infrastrukturen entwickelt wurde.
Im Gegensatz zu herkömmlichen Uninterruptible Power Supply (UPS)-Systemen integriert es alle zentralen Funktionsstufen – von der Energieverteilung über die Transformation bis zur Gleichrichtung – in einem einzigen System.
Funktionsprinzip
Das System ermöglicht eine direkte Energieübertragung von der Mittelspannungsebene zur DC-Last:
Diese Architektur reduziert Umwandlungsverluste und verbessert die Gesamtleistung erheblich.
Intelligente Funktionen
Das System verfügt über zahlreiche intelligente Features:
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Eingangsspannung | 34,5 kV AC |
| Ausgangsspannung | 600–900 V DC |
| Nennleistung | 6000 kVA |
| Leistungsfaktor | ≥ 0,99 |
| Wirkungsgrad | bis zu 97,6 % |
| Spannungsregelung | ≤ 1 % |
| Schutzart | IP20 |

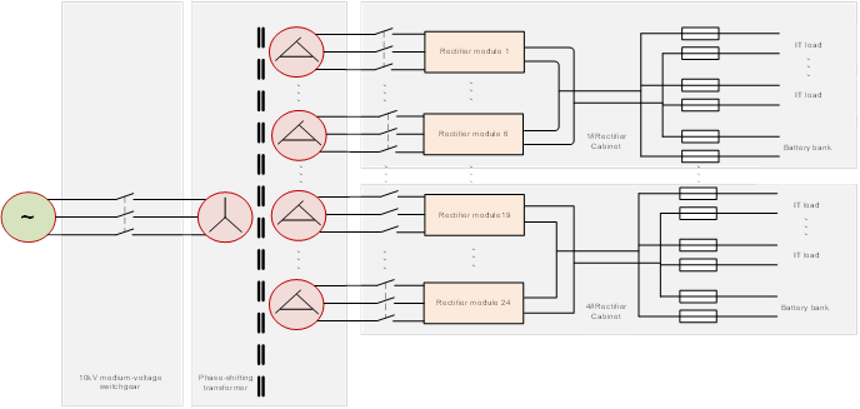

Systemarchitektur
Das Panama-System besteht aus folgenden Hauptkomponenten:
- Mittelspannungsschaltanlage
- Transformator-Isolationsschrank
- Gleichrichterschränke (modular)
- DC-Verteilungssystem
Integration erneuerbarer Energien
Das Panama-System unterstützt moderne Energiekonzepte:
- Integration von Photovoltaik
- Einbindung von Energiespeichern
- Demand-Response-Funktionalität
- Digitales Energiemanagementsystem
Damit wird eine intelligente Steuerung von „Erzeugung – Netz – Last – Speicherung“ ermöglicht.
Einsatzbereiche
Ideal für:
- Hyperscale-Rechenzentren
- KI- und HPC-Infrastrukturen
- Colocation Data Center
- Edge-Rechenzentren
- Nachhaltige Rechenzentrumsprojekte
Umwelt- und Betriebsbedingungen
- Betriebstemperatur: −5 °C bis 60 °C
- Relative Luftfeuchtigkeit: bis zu 90 %
- Höhe: bis 2000 m ohne Leistungsreduzierung
- Geräuschpegel: ≤ 75 dB
Das System ist für industrielle und anspruchsvolle Rechenzentrumsumgebungen ausgelegt.
Ihre Vorteile
Maximale Energieeffizienz
- Systemwirkungsgrad bis zu 97,6 %
- Reduzierte Blindleistung und Oberschwingungen
- Optimierte Energieübertragungskette
Integrierte Systemarchitektur
-
Kombination aus:
- Mittelspannungsschaltanlage
- Phasenschiebertransformator
- Gleichrichter- und Verteilmodulen
- Einstufige Energieumwandlung
- Wegfall klassischer UPS-Strukturen
Hohe Verfügbarkeit
- Modulares Design
- Redundante Systemstruktur
- Modul-Rotationsmechanismus für gleichmäßige Belastung
- Echtzeitüberwachung und Diagnose
Reduzierte Betriebskosten
- Geringere Energieverluste
- Weniger Komponenten
- Niedriger Wartungsaufwand
- Reduzierter Kühlbedarf
Platz- und Installationsvorteile
- Kompakte Bauweise
- Reduzierter Installationsaufwand
- Optimierter Platzbedarf im Rechenzentrum
Warum Panama DC statt klassischer UPS?
- Höhere Effizienz
- Weniger Umwandlungsstufen
- Reduzierte Komplexität
- Zukunftssichere Architektur
Die ideale Lösung für moderne DC-basierte Rechenzentren.
FAQ – Panama DC-Stromversorgungssystem
⚡ Grundlagen & Funktionsweise
Was ist ein DC-Stromversorgungssystem für Rechenzentren?
Ein DC-Stromversorgungssystem für Rechenzentren wandelt Wechselstrom (AC) direkt in Gleichstrom (DC) um und versorgt IT-Systeme effizienter als klassische AC-basierte Lösungen.
Das Panama DC-Stromversorgungssystem ermöglicht dabei eine direkte Umwandlung von Mittelspannung (34,5 kV AC) in 800 V DC und reduziert Energieverluste erheblich.
Wie funktioniert das Panama DC-Stromversorgungssystem?
Das Panama DC-Stromversorgungssystem integriert mehrere Komponenten in einer Lösung:
- Mittelspannungsschaltanlage
- Phasenschiebertransformator
- Modulare Gleichrichter
Die Energie wird von 34,5 kV AC direkt in 800 V DC umgewandelt und über eine DC-Sammelschiene verteilt.
🚀 Vorteile & Effizienz
Warum ist DC-Stromversorgung effizienter als eine UPS im Rechenzentrum?
Im Vergleich zu einer klassischen UPS (unterbrechungsfreie Stromversorgung) reduziert ein DC-System die Anzahl der Energieumwandlungsstufen.
Das Panama DC-System arbeitet mit einer einstufigen Energieumwandlung, wodurch ein Wirkungsgrad von bis zu 97,6 % erreicht wird.
Welche Vorteile bietet ein 800V DC-System im Rechenzentrum?
Ein 800V DC-Stromversorgungssystem bietet mehrere Vorteile:
- Höherer Wirkungsgrad
- Reduzierter Energieverlust
- Geringerer Kühlbedarf
- Höhere Leistungsdichte
Diese Vorteile machen DC-Systeme besonders attraktiv für moderne Rechenzentren.
Ist das Panama System eine Alternative zur klassischen UPS?
Ja.Das Panama DC-Stromversorgungssystem kann klassische UPS-Systeme ersetzen, da es:
- Energieumwandlung vereinfacht
- Systemkomplexität reduziert
- Betriebskosten senkt
Damit stellt es eine moderne und zukunftssichere Alternative zur USV dar.
🏗️ Integration & Einsatzbereiche
Kann das System in bestehende Rechenzentren integriert werden?
Ja, das Panama DC-System ist modular aufgebaut und kann sowohl in neue als auch bestehende Rechenzentrumsinfrastrukturen integriert werden.
Ist das System für KI- und HPC-Rechenzentren geeignet?
Ja.
Das Panama DC-Stromversorgungssystem ist speziell für Anwendungen mit hoher Leistungsdichte und dynamischen Lastprofilen geeignet, wie:
- KI-Infrastrukturen
- HPC-Systeme
🔋 Leistung & Technik
Welche Leistung bietet das Panama DC-Stromversorgungssystem?
Das Standardmodell (EPD6000K800V) bietet:
- 6000 kVA Gesamtleistung
- Modulare Erweiterbarkeit
Damit eignet sich das System sowohl für große als auch für skalierbare Rechenzentren.
Welche technischen Parameter sind relevant?
Wichtige technische Kennwerte des Panama Systems:
- Eingang: 34,5 kV AC
- Ausgang: 600–900 V DC
- Wirkungsgrad: bis zu 97,6 %
- Leistungsfaktor: ≥ 0,99
🌱 Nachhaltigkeit & Energie
Unterstützt das System erneuerbare Energien im Rechenzentrum?
Ja.
Das System ermöglicht die Integration von:
- Photovoltaik (PV)
- Energiespeichern
- Smart Grid Lösungen
Dadurch wird eine nachhaltige Energieversorgung für Rechenzentren ermöglicht.
🛡️ Zuverlässigkeit & Sicherheit
Wie wird die Zuverlässigkeit der DC-Stromversorgung gewährleistet?
Das Panama-System bietet:
- Modulares Design
- Modul-Rotationsfunktion
- Echtzeitüberwachung
- Umfassende Schutzmechanismen
Diese Funktionen sorgen für eine hohe Verfügbarkeit und Betriebssicherheit.
